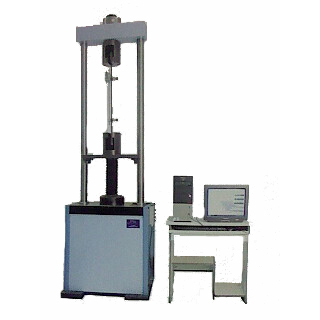

SXW-300微机控制钢绞线松弛试验机

功能简述:
本机专用于钢绞线、镀锌钢丝及刻痕钢丝等材料的松弛试验,试验符合GB/T5224-2003《预应力混凝土用钢绞线》中的“应力松弛试验”要求,符合GB/T1012-1996《金属应力松弛试验方法》相关规定。主机采用立式结构,工作空间由丝杠调节,传动系统在机座内部,整机具有很高的刚度并具有自锁功能,保证了试验结果的准确性,PC机实现了等速试验力、等速位移、闭环控制以及试验过程的程序控制,各种控制方式之间可无冲击切换。计算机能以100小时以内的试验数据推算1000小时的试验结果,也可以进行1000小时的连续试验。计算机实时显示试验力和试验曲线,存储并打印试验结果、试验曲线和试验报告。
由于本机配上变形测量装置后可以监测试验过程中的试样变形,自动计算主机机械系统变形及钳口滑移引起的误差,自动修正试验数据,提高试验结果的准确性。因此申请了国家发明专利,专利号为200610069158X。
主要应用领域:
桥梁建设、建筑、铁路等
施工单位及质检部门、科研机构做钢绞线类产品的松弛试验
主要技术参数
序号
技术名称
技术参数
1
最大试验力
300KN
2
试验力测量范围
6-300KN
3
试验力分辨率
10N
4
试验力准确度
≤示值的±1%
5
加荷速度
100-5000N/S任意设定
6
加荷速度松弛试验空间
800-1000mm
7
夹头位移速度
0.005-50mm/min(可无级设定)
8
位移分辨率
0.001mm
9
拉伸行程
0-200mm
10
负荷传感器蠕变
30分钟内≤0.02%
11
试验夹具
钢绞线夹具Φ12.7、Φ15.24
镀锌钢丝夹具Φ5-Φ7
刻痕钢丝夹具Φ9、Φ11、Φ13
其它规格附件可以定制
12
功率
5KW
13
基于window操作系统的专用控制软件
选择配置
14
变形测量装置
标距500mm(可调)
15
变形测量范围
3.5mm   分辨力0.1μm
主要特点
1、  具有等速试验力、等速位移、三闭环控制功能,试验过程自动程控,仅按一个键就可以按照标准要求在5分钟内将钢绞线加载至破断负荷的70%或80%,保持2分钟内自动开始记录试验数据、到达设定时间后自动终止试验。因为传动系统采用高精度伺服专用减速机,系统自动加载的载荷与预设载荷误差小,提高了试验结果的准确性。
2、  试验曲线与理论拟合曲线的相关系数达到99.99%以上,因此可以用72小时的试验数据就可以直接推算1000小时的松弛率,不需要做100小时或200小时试验,大大缩短了实际试验时间。
3、  试验机使用的传感器专门为松弛试验而研制,长时间受力零点漂移小,传感器本身抵抗松弛和蠕变的能力强。
4、  采用进口伺服电机专用减速机,传动精度高,自动加载可以使预载荷与标准规定载荷误差小。
5、  试验机具有位置自锁功能,试验力达到设定值后可以关掉主机电源,降低能耗,并使实验室达到静音效果。
6、  试验过程中发生断电,试验数据不会丢失,来电后可以继续试验。
松弛曲线直接显示下降力,松弛变化明显、直观,真实反映松弛试验的过程,体现整机的技术水平。
