用途概述
本方法参照氯离子扩散系数实验方法NT Build 492 的实验原理，来定量评价混凝土抵抗氯离子扩散的能力，为氯离子侵蚀环境中的混凝土结构耐久性设计以及使用寿命的评估与预测提供基本参数。
试验适用于骨料最大粒径不大于25mm（一般不宜大于20mm）的实验室制作或者从实体结构取芯获得的混凝土试件。试验数据可作为氯离子侵蚀环境耐久混凝土的配合比设计和混凝土质量检验的评定依据，也可以用DuraCrete提出的方法用于结构使用寿命的评估。
RCM试验方法等同于NT Build492法，只是在通电电压和测试时间上进行了部分调整。
系统配置

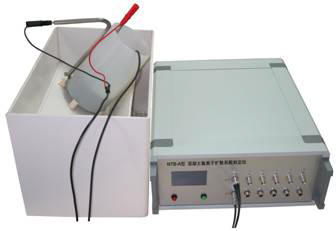

RCM-A氯离子扩散系数测试仪主机RCM-S全自动测控软件
RCM-J型试样夹具
6通道、9通道、12通道可选
每一通道自带相应的温度传感器
产品特点
恒定电压，自动测温、自动选择电迁移时间
各通道电压实现单路控制
氯离子扩散系数10－7～10－11cm2/s
整个电迁移过程实现全自动控制
液晶显示并记录各通道电压、电流、温度及时间
测试结果可导入上位机软件，自动得出试验结果
产品尺寸150*340*440mm
主机重量 5500克装样时间<8min
电压输出精度30±0.1
温度采集精度±0.1度
电流采集精度±0.1毫安
测试步骤
1．将混凝土切割成直径为100mm、厚度为50±2 mm的圆柱试样；
2．将试样在混凝土智能真空饱水机中进行真空饱水（或水养护28天）；
3．将真空饱水（或水养护28天）后的试样安装在试样夹具RCM-J上，并在夹具正负极注入相应的试验溶液；
4．连接并打开RCM-A氯离子扩散系数测定仪主机进行电迁移实验；
5．将电迁移后的试样沿轴向劈开，在劈开的表面上喷涂硝酸银溶液；
6．将RCM-A测试主机与电脑连接，打开RCM-S测试软件，导入实验数据；
7．测量沉淀物显色深度，代入RCM-S评价软件得出评测结果；
8．使用RCM-S软件储存或者打印试验结果。
技术指标
|
型号 |
自动化指标 |
评测能力 |
工作电压 |
测试通道 |
工作环境 |
量测误差 |
|
RCM-A |
自动迁移
自动计算 |
C20～C100
硅酸盐水泥混凝土 |
～220VAC
30VDC
|
6路 |
0℃~50℃
湿度≤75% |
<1% | |
